| TD75通用固定式帶式輸送機 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

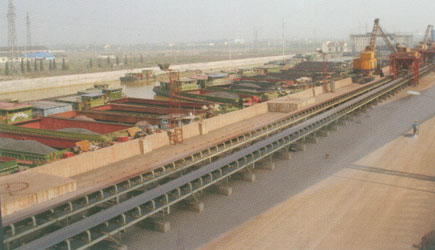

| 一：產品應用范圍 廣泛應用于冶金、煤炭、水電、機電、化工、交通等部門，輸送散狀物料或成件物品。根據輸送線路要求，可以單獨一臺，也可以多臺或與其它輸送機組成系統作水平或傾斜輸送。 輸送機一般環境溫度+45℃到-10℃范圍內作用，對于有防塵、防爆、防腐蝕要求的場合需要輸送帶可逆運行輸送時，應另采取措施。 二、技術特征和主要參數： 本機可輸送堆積比重1.0-2.5噸/米3的各種散狀物品，本廠生產帶寬500、650、880、1000等規格，傳動功率從1.5KW到185KW。帶速有0.8、1.0、1.25、1.65、2、0米/秒五種。大輸送量見下表。 三、結構概述： 總機布置基本情況如附圖。主要結構有： 1、驅動部分。系由裝置在型鋼焊成的底座上的電動機→高速聯軸器→減速器→減速聯軸組成。根據布置要求：驅動裝置設有左裝和右裝二種，另外，本廠配有功率1.5KW到185KW，速度0.80、1.0、1.25的油冷式電動滾筒。 2、滾動部分：分傳動滾筒和改向滾筒兩大類。 3、托輥部分：分槽形、平形、調心和緩沖托輥等。 4、清掃部分：分彈簧清掃器和空段清掃器 5、卸料部分：分固定犁式和卸料器和電動卸料車。 6、制動部分：有帶式逆止器和滾柱逆止器兩種。 7、附件：有罩殼、導料槽、漏斗等。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
